主要特點

適用范圍：?廣泛應用于公路鐵路隧洞、水利工程、國防工程、城市地鐵、市政管線、跨海隧道等。

?

?

產品特點

懸臂掘進機工作過程：主機把巖石切割破落下來，轉運機構把破碎的巖渣轉運至機器尾部卸下，由后配套轉載機、運輸機運走。懸臂式掘進機的切割臂可以上下、左右自由擺動，能切割任意形狀的巷道斷面，切割出的表面精確、平整，便于支護。履帶式行走機構使機器調動靈活，便于轉彎、爬坡，對復雜地質條件適應性強。

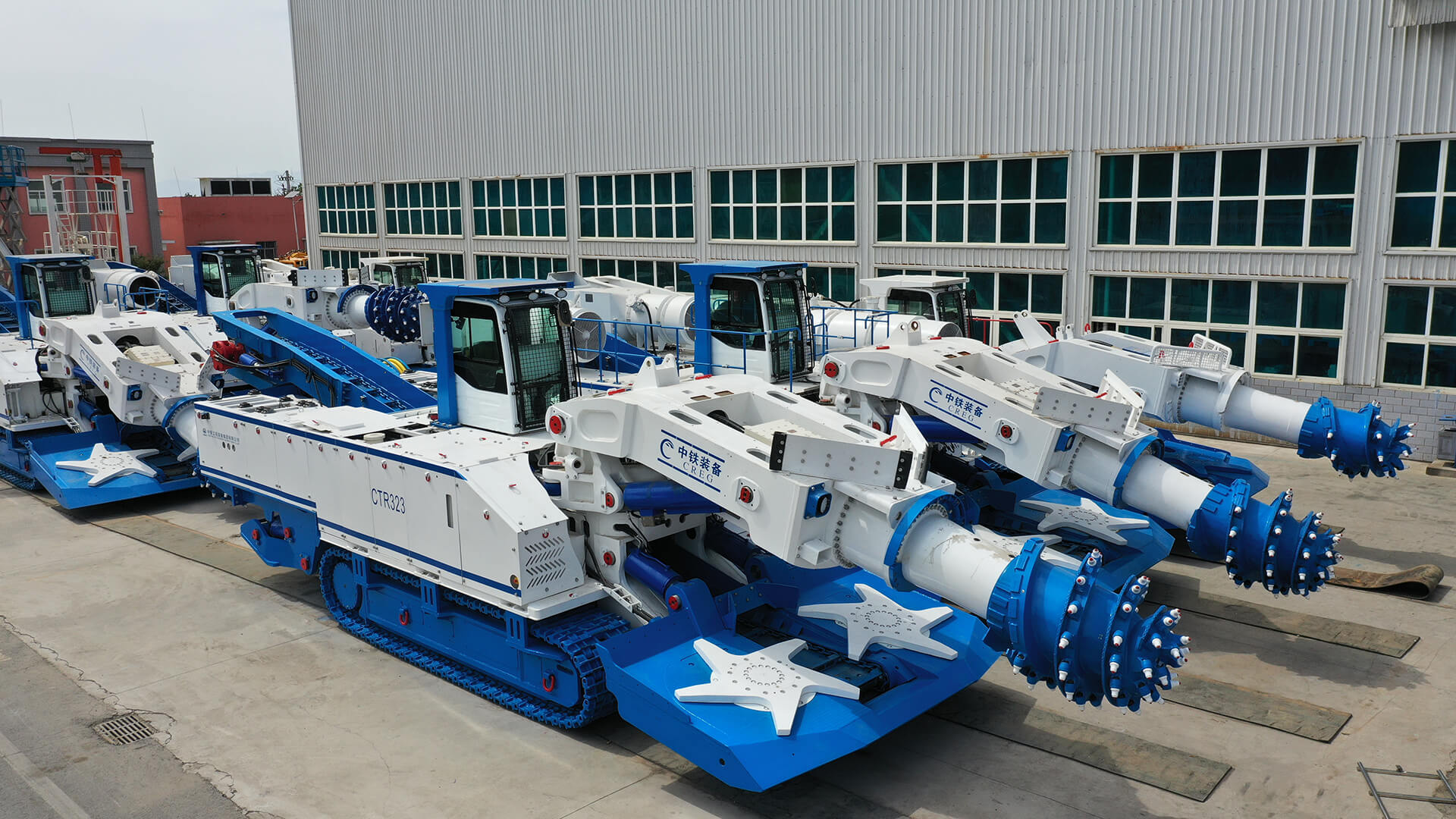

目前主推產品為CTR260T(水利型)、CTR300R(軟巖型)、CTR300A(硬巖型)、CTR300D(地鐵型)、CTR323(硬巖型)、CTR450（高原型）等系列產品，最大開挖高度為6.5m和7.5m,適用于Ⅳ~(yú)Ⅴ級圍巖臺階法或環形開挖預留核心土施工非爆開挖，擾動小，超欠挖易控制，可同步開展其他工序。作業效率20-100m3 /h，圍巖強度一般<120MPa。

與礦用懸臂掘進機相比，中鐵工程裝備集團有限公司研發的隧道掘進機有如下特點：

?

一是整機穩定性好，截割功率大，定位截割范圍大，更適合大斷面隧道掘進施工；

二是優化加強的截割系統，截割效率高，截齒消耗低，同時滿足復雜多變地層要求；

三是配備高效大風量的機載除塵系統，更適合隧道工況下作業環境的改善；

四是選用加長第一運輸機或二運轉載皮帶機，提高出碴效率；

五是配備拱架安裝裝置，輔助隧道襯砌，減小工人勞動強度。

三大優勢：?

一是開挖斷面形狀易于控制，超欠挖量小：對圍巖擾動量小，對圍巖破壞小，可節約錨桿等材料用量，可節約混凝土用量

二是安全、少人化：減少施工人員數量，降低人工成本，防止重大人員事故

三是特殊工況適用性好：特別對特殊區域（如城市樓體、文物建筑等）下隧道施工安全性高，適用性好

適用地質

軟巖，異性形狀斷面、地質條件相對較好

詳細參數

備注：本產品隨技術進步不斷改進，以上所列參數和結構特性與實物差異之處以實物為準。
